Beschrijving

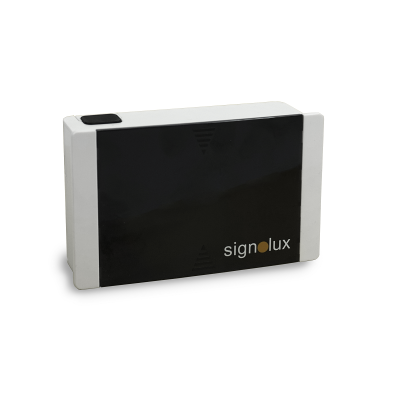

Humantechnik Signolux Universele Zender Direct voor deurbel en telefoon
De Humantechnik Signolux Universele Zender Direct is een draadloze zender waarmee elektrische signalen van bestaande apparaten worden doorgegeven aan het Lisa-Signolux-waarschuwingssysteem. Het product wordt ook wel een galvanische zender genoemd, omdat de melding via een directe, bedrade aansluiting bij de signaalbron wordt geregistreerd.
De zender kan onder meer worden aangesloten op een geschikte deurbelinstallatie, telefoonlijn of alarmsysteem. Zodra het aangesloten apparaat wordt geactiveerd, zet de Signolux-zender het elektrische signaal om in een draadloze melding. Deze melding wordt verzonden naar de gekoppelde Signolux-ontvangers.
Afhankelijk van de gebruikte ontvanger wordt de gebeurtenis weergegeven met lichtflitsen, trillingen of een extra luid geluidssignaal. Hierdoor kunnen slechthorende en dove gebruikers belangrijke signalen in huis beter waarnemen.
Hoe werkt de Signolux galvanische zender?
De Humantechnik Signolux Universele Zender Direct reageert niet op geluid, maar op een elektrisch signaal of een aangesloten schakelcontact. De zender wordt met een kabel verbonden aan de bestaande signaalbron.
Wanneer bijvoorbeeld de aangesloten deurbel wordt ingedrukt, ontvangt de zender een elektrische impuls. Vervolgens stuurt hij draadloos een melding naar alle geschikte Signolux-ontvangers binnen het bereik.
Een directe aansluiting is doorgaans minder gevoelig voor omgevingsgeluiden dan een akoestische zender. De melding wordt namelijk niet geactiveerd door het geluid van de deurbel of telefoon, maar door het elektrische signaal zelf. Dit maakt de directe zender geschikt voor vaste installaties waarbij een betrouwbare en nauwkeurige signalering gewenst is.
Aansluiten op een telefoonlijn
Bij de Humantechnik Signolux Universele Zender Direct wordt een RJ-11-telefoonkabel meegeleverd. Hiermee kan de zender worden aangesloten op een geschikte telefoonaansluiting van een internetrouter of op een vaste telefoonlijn.
De aansluiting is vergelijkbaar met het aansluiten van een faxapparaat of een extra antwoordapparaat. Afhankelijk van de aanwezige telefoonaansluiting kan een afzonderlijke adapter nodig zijn.
Wanneer er een oproep binnenkomt, registreert de zender het telefoonsignaal. Op een Signolux-ontvanger wordt deze melding standaard met het telefoonsymbool weergegeven.
Controleer vooraf of uw router of telefoonaansluiting over een geschikte analoge RJ-11-uitgang beschikt. Niet iedere moderne telefoonverbinding kan zonder adapter of aanvullende aansluiting worden gebruikt.
Aansluiten op een deurbelinstallatie
De eerste aansluitbus van de Universele Zender Direct is geschikt voor elektrische ingangssignalen van minimaal 3 en maximaal 15 volt. Zowel gelijkspanning als wisselspanning kan worden verwerkt.
Hierdoor kan de zender worden aangesloten op bepaalde laagspanningsinstallaties, zoals een geschikte deurbel. Zodra de belinstallatie spanning naar de zender stuurt, wordt de draadloze Signolux-melding geactiveerd.
De exacte aansluiting is afhankelijk van het type deurbel, de gebruikte transformator en de aanwezige bedrading. Bij twijfel is het verstandig om de installatie door een elektricien of andere vakman te laten controleren.
Belangrijke veiligheidswaarschuwing
De directe ingang is uitsluitend bedoeld voor laagspanningssignalen tot maximaal 15 volt. Sluit de dunne aansluitkabel nooit rechtstreeks aan op een netspanning van 230 volt. Dit is levensgevaarlijk en kan de zender onherstelbaar beschadigen.
Controleer daarom altijd de uitgangsspanning van de bestaande deurbelinstallatie voordat u de zender aansluit.
Aansluiten van alarmaccessoires
De tweede aansluitbus is bedoeld voor alarmaccessoires met een werkcontact. Het sluiten van dit contact activeert een algemene alarmmelding. Hierdoor kan de zender worden gecombineerd met verschillende accessoires en potentiaalvrije schakeluitgangen.
Volgens de fabrikant is deze aansluiting onder meer geschikt voor:
- Humantechnik alarmtrittmat A-2921-S
- Humantechnik wateralarmsensor A-2924-S
- Geschikte raam- of deurcontacten
- Potentiaalvrije uitgangen van een alarmsysteem
- Andere geschikte accessoires met een sluitcontact
De alarmtrittmat kan bijvoorbeeld onder een deurmat of vloerkleed worden geplaatst. Wanneer iemand op de mat stapt, sluit het contact en stuurt de Signolux-zender een alarmmelding naar de ontvangers.
De wateralarmsensor kan bij een wasmachine, vaatwasser of andere mogelijke lekkageplaats worden geplaatst. Zodra vloeistof beide contactpunten bereikt, wordt de alarmmelding geactiveerd.
Verschillende gebeurtenissen herkenbaar weergeven
In de standaardinstelling worden de aansluitingen als volgt op de Signolux-ontvangers weergegeven:
- Functietoets op de zender: deurbel 2
- RJ-11-telefoonaansluiting: telefoon
- Aansluitbus 1: deurbel 1
- Aansluitbus 2: algemeen alarm
De zender kan ook handmatig met een ander gebeurtenissymbool op een ontvanger worden gekoppeld. Zo kan de signalering worden afgestemd op de toepassing waarvoor de zender wordt gebruikt.
Er kunnen maximaal acht verschillende zenders aan één gebeurtenissymbool van een ontvanger worden toegewezen. Wanneer u kiest voor een individuele koppeling, kan het nodig zijn om ook de andere zenders binnen het systeem opnieuw aan de ontvanger te koppelen.
Onderdeel van het Humantechnik Lisa-Signolux-systeem
De galvanische zender werkt binnen het draadloze Humantechnik Lisa-Signolux-waarschuwingssysteem. De zender is volgens de fabrikant compatibel met alle ontvangers uit de Signolux-serie, waaronder:
- Signolux Ontvanger S
- Signolux Ontvanger T
- Signolux draagbare trilontvanger
- Signolux wekker met ingebouwde ontvanger
- Signolux flitslamp
- Signolux flitslamp met stopcontact
- Signolux Ontvanger T Connect
De gekozen ontvanger bepaalt hoe de melding wordt weergegeven. Een flitslamp waarschuwt met opvallende lichtsignalen, terwijl een draagbare trilontvanger een voelbare waarschuwing geeft. Sommige ontvangers combineren licht met een extra geluidssignaal.
Verschil tussen een directe en een akoestische zender
De Signolux Universele Zender Direct registreert een elektrisch signaal via een kabel. De Signolux Universele Zender Akoestisch gebruikt daarentegen een microfoon om het hoorbare geluid van bijvoorbeeld een deurbel of telefoon te herkennen.
Een directe zender is geschikt wanneer de bedrading of een geschikte uitgang van het bestaande apparaat bereikbaar is. Deze manier van signaleren is minder afhankelijk van het volume en de klank van de geluidsbron.
Een akoestische zender is praktischer wanneer een elektrische aansluiting niet bereikbaar is of wanneer u de bestaande installatie niet wilt aanpassen. Welke uitvoering het meest geschikt is, hangt daarom af van de aanwezige apparatuur en aansluitmogelijkheden.
Draadloos bereik
De draadloze reikwijdte bedraagt volgens Humantechnik maximaal ongeveer 200 meter in de open lucht en maximaal ongeveer 80 meter binnenshuis. Het werkelijke bereik wordt beïnvloed door muren, vloeren, metalen constructies en elektronische storingsbronnen.
Plaats beeldschermen, mobiele telefoons en andere mogelijke storingsbronnen bij voorkeur minimaal 30 centimeter van de zender, ontvangers en aansluitkabels. Na de installatie moet het volledige systeem op alle gewenste gebruiksplaatsen worden getest.
Voeding en batterijduur
De Humantechnik Signolux Universele Zender Direct werkt standaard op drie AAA-batterijen. Bij gemiddeld vijf activeringen per dag kan de stand-bytijd volgens de fabrikant oplopen tot ongeveer één à twee jaar. De werkelijke gebruiksduur is afhankelijk van het batterijtype, de kwaliteit van de batterijen en het aantal meldingen.
De zender heeft ook een aansluiting voor de optioneel verkrijgbare Humantechnik netadapter A-2690-W van 7,5 volt. Bij gebruik van deze adapter kunnen werkende batterijen in het apparaat blijven zitten. De batterijen dienen dan als noodstroomvoorziening wanneer de netspanning uitvalt.
Plaatsing en dagelijks gebruik
De zender kan op een vlakke ondergrond worden geplaatst of met de meegeleverde wandhouder aan een muur, houten balk of kast worden bevestigd. Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis in een droge omgeving.
De behuizing heeft beschermingsklasse IP20 en is niet bestand tegen spatwater. Bescherm de zender tegen vocht, hoge temperaturen, langdurig direct zonlicht en harde schokken.
Voer na het aansluiten altijd een functietest uit. Controleer daarbij of iedere aangesloten signaalbron de juiste melding activeert en of alle gekoppelde ontvangers binnen de woning reageren.
Technische specificaties
- Product: Humantechnik Lisa-Signolux Universele Zender Direct
- Andere benaming: Signolux galvanische zender
- Artikelnummers: A-2655-0 en A-2655-W
- Detectie: elektrische signalen en schakelcontacten
- Telefoonaansluiting: RJ-11
- Ingang aansluitbus 1: 3 tot maximaal 15 volt
- Geschikt voor: gelijkspanning en wisselspanning binnen het aangegeven bereik
- Aansluitbus 2: alarmaccessoires met werkcontact
- Zendfrequentie: 868,425 MHz
- Maximaal zendvermogen: minder dan 10 mW
- Bereik binnenshuis: tot circa 80 meter
- Bereik in de open lucht: tot circa 200 meter
- Voeding: drie AAA-batterijen van 1,5 volt
- Optionele voeding: 7,5 V / 1500 mA netadapter
- Beschermingsklasse: IP20
- Afmetingen: 122 × 75 × 40 mm
- Gewicht: circa 128 gram zonder batterijen
- Gebruikstemperatuur: 10 tot 30 °C
- Verwachte levensduur van het apparaat: circa tien jaar
- Gebruik: uitsluitend binnenshuis
Wat wordt meegeleverd?
- Humantechnik Signolux Universele Zender Direct
- Aansluitkabel
- RJ-11-telefoonkabel
- Drie AAA-batterijen
- Wandhouder
- Gebruiksaanwijzing
- Garantiekaart
Veelgestelde vragen
Wat doet een Signolux galvanische zender?
De zender registreert een elektrisch signaal van bijvoorbeeld een deurbel, telefoonlijn of alarmsysteem. Dit signaal wordt draadloos doorgestuurd naar gekoppelde Signolux-ontvangers, die de gebruiker waarschuwen met licht, trillingen of geluid.
Kan ik deze zender op iedere deurbel aansluiten?
Niet automatisch. De ingang is geschikt voor laagspanningssignalen van minimaal 3 en maximaal 15 volt. Controleer daarom de spanning en bedrading van de deurbelinstallatie. Schakel bij twijfel een vakman in.
Mag de zender op 230 volt worden aangesloten?
Nee. De aansluitkabel mag nooit rechtstreeks met 230 volt netspanning worden verbonden. Dit is gevaarlijk en beschadigt het product.
Werkt de zender ook met een vaste telefoon?
De meegeleverde RJ-11-kabel kan op een geschikte analoge telefoonuitgang van een internetrouter of vaste telefoonaansluiting worden aangesloten. Voor sommige aansluitingen is een aanvullende adapter nodig.
Is een Signolux-ontvanger noodzakelijk?
Ja. De zender registreert en verstuurt het signaal, maar de zichtbare, voelbare of hoorbare waarschuwing wordt door een gekoppelde Signolux-ontvanger gegeven.
Wat is het belangrijkste verschil met de akoestische Signolux-zender?
De directe zender reageert op een elektrisch signaal. De akoestische zender reageert via een microfoon op het geluid van een apparaat. De directe aansluiting is vooral geschikt voor vaste installaties met bereikbare laagspanningsbedrading of een geschikte signaaluitgang.
